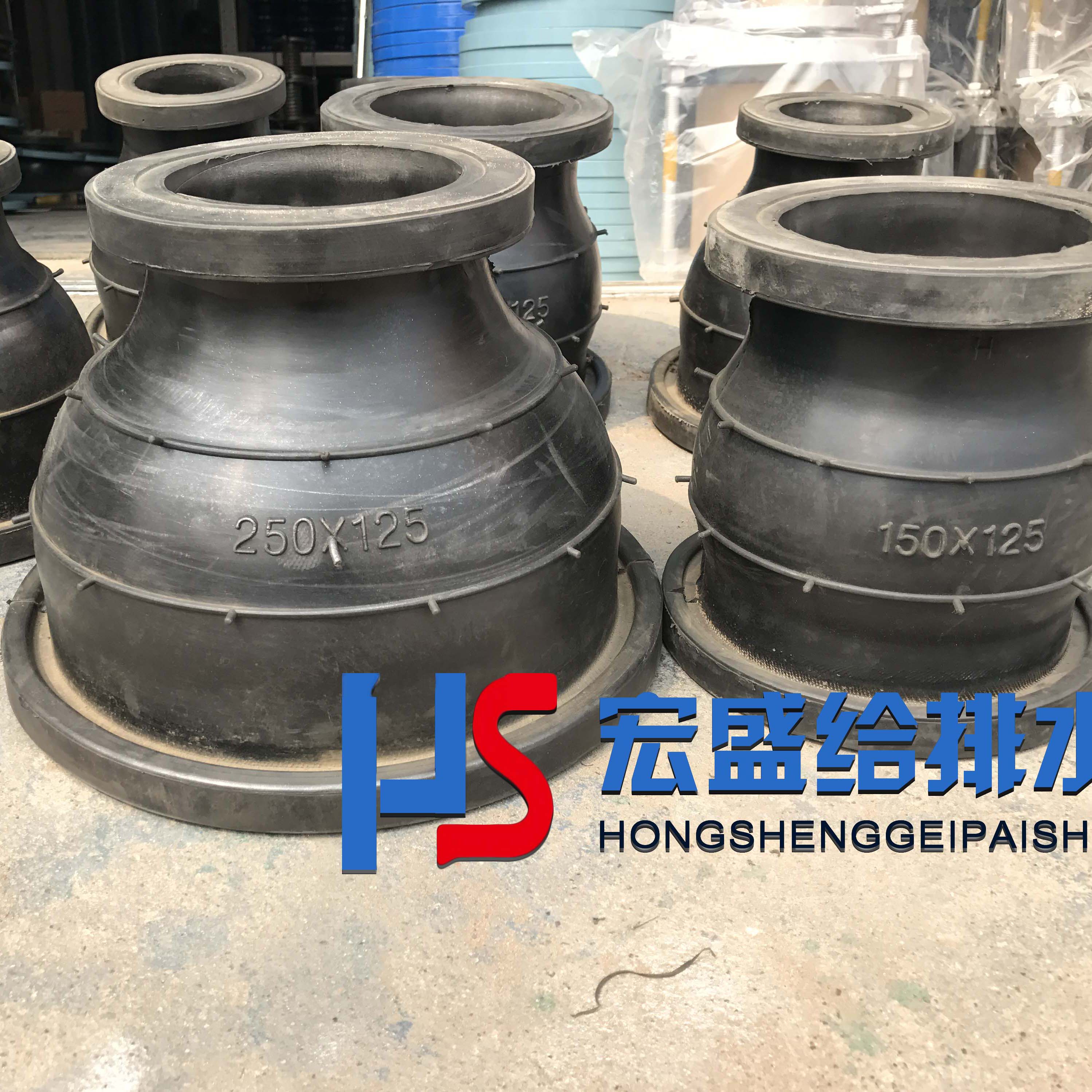

KYT同心異徑橡膠接頭

如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司服務電話，或點擊下方按鈕與我們?cè)诰€(xiàn)交流！
全國統一服務熱線：130-145-88088

產品介紹：

同心異徑橡膠接頭是一種高彈性、高氣密性，耐介質性和耐氣候性的管道接頭。同心異徑橡膠接頭主要應用于兩端口徑不一的特殊管路中，又稱大小頭。解決了管道粗細變化交接振動的麻煩，起到了優良的減震降噪的效果。

項目型號	JDX(DN50-300)	JDX(DN350-600)	備注
工作壓力MPa(kgf/cm)	1.0(10)	0.6 (6)	A、如介質油、酸堿物質 B、工作溫度有特殊要求 C、也可來函來圖訂制 D、訂貨時須說明
爆破壓力MPa<kgf/cm1	2.0 (20)	1.5 (15)
真空度KPa	86.7 (650)	53.3 (400)
適用溫度℃	-15-115（特殊可達-30~250）
適用介質	空氣、壓縮空氣、水、海水、熱水、油、等。

安裝數據表

DN大xDN小	長度（L）	軸向位移		橫向偏轉(mm)	角度偏轉 (a1+a2)°	備注
DN大xDN小	長度（L）	伸長	壓縮	橫向偏轉(mm)	角度偏轉 (a1+a2)°	備注
80x50	180	20	30	45	35	連接法蘭按<<全國通用給排水標準圖集s311>>有關的數據制造。
100x80	180	20	30	45	35
150x80	190	20	30	45	35
150x100	200	22	30	45	35
200x100	200	22	30	45	35
200x150	200	22	30	40	35
250x200	220	25	35	40	30
300x200	220	25	35	40	30
300x250	220	25	35	40	30
350x200	220	25	35	40	30
350x300	220	25	38	35	30
400x350	220	25	38	35	30
500x400	230	28	38	35	26
600x400	240	28	38	35	26
600x500	240	28	38	35	26

注：DN200以上接頭，離壓力、髙層建筑使用，管道必須有固定支撐或固定托架, 否則產品必須有防拉脫裝置（產品實際軸向力 < 反支撐力）。

注：根據用戶需求，我公司可以提供其他特殊型號的管道設備。

產品特點：
1、同心異徑橡膠接頭體積小、重量輕、彈性好、安裝維修方便。
2、同心異徑橡膠接頭在安裝時可產生橫向、軸向、角向位移，不受管道不通心，法蘭不平行的限制。
3、同心異徑橡膠接頭工作時可降低結構傳遞噪音，吸振能力強。
安裝說明:
1、同心異徑橡膠接頭可大大降低管道系統的震動和噪聲，可根本上解決各類管路的接口位移，軸向伸縮及不同心度等問題。
2、同心異徑橡膠接頭可根據材料不同可制成耐酸、耐堿、耐腐蝕、耐油、耐熱等各類品種，適應多種介質和環境。
3、同心異徑橡膠接頭的材料屬極性橡膠，密封性好，重量輕，安裝維修方便、使用壽命長，但避免與鋒利金屬器械接觸，以免刺破球體。
4、使用同心異徑橡膠接頭如架空使用可配彈性支架，安裝時螺栓要用對角法上緊。
5、使用同心異徑橡膠接頭如管路壓力過高時，應用極限螺栓將兩端法蘭連在一起。
6、高層給水使用本產品，管道必須有固定支撐或固定托架，否則產品應安裝防拉脫裝置。固定支撐或托架的力必須大于軸向力，否則也應安裝防拉脫裝置。
7、法蘭連接標準采用GB/T9115-2000標準，如用其它標準，可另行說明。本產品工作壓力等級分0.6MPa，1.0MPa，1.6MPa，2.5MPa。
